我们先来看看传统手工抄板技术流程：
第一步，拿到一块PCB，首先在纸上记录好所有元器件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。最好用数码相机拍两张元器件位置的照片。pcb电路板越做越高级上面的二极管三极管有些不注意根本看不到。
第二步，拆掉所有器件，并且将PAD孔里的锡去掉。用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。
第三步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。
第四步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和A的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说pcb抄板是一项极需要耐心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。
第五步，将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。不断重复直到绘制好所有的层。
第六步，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
第七步，用激光打印机将TOP LAYER，BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。
一块和原板一样的抄板就诞生了，但是这只是完成了一半。还要进行测试，测试抄板的电子技术性能是不是和原板一样。
备注：如果是多层板还要细心打磨到里面的内层，同时重复第三到第五步的抄板步骤，当然图形的命名也不同，要根据层数来定，一般双面板抄板要比多层板简单许多，多层抄板容易出现对位不准的情况，所以多层板抄板要特别仔细和小心（其中内部的导通孔和不导通孔很容易出现问题）。

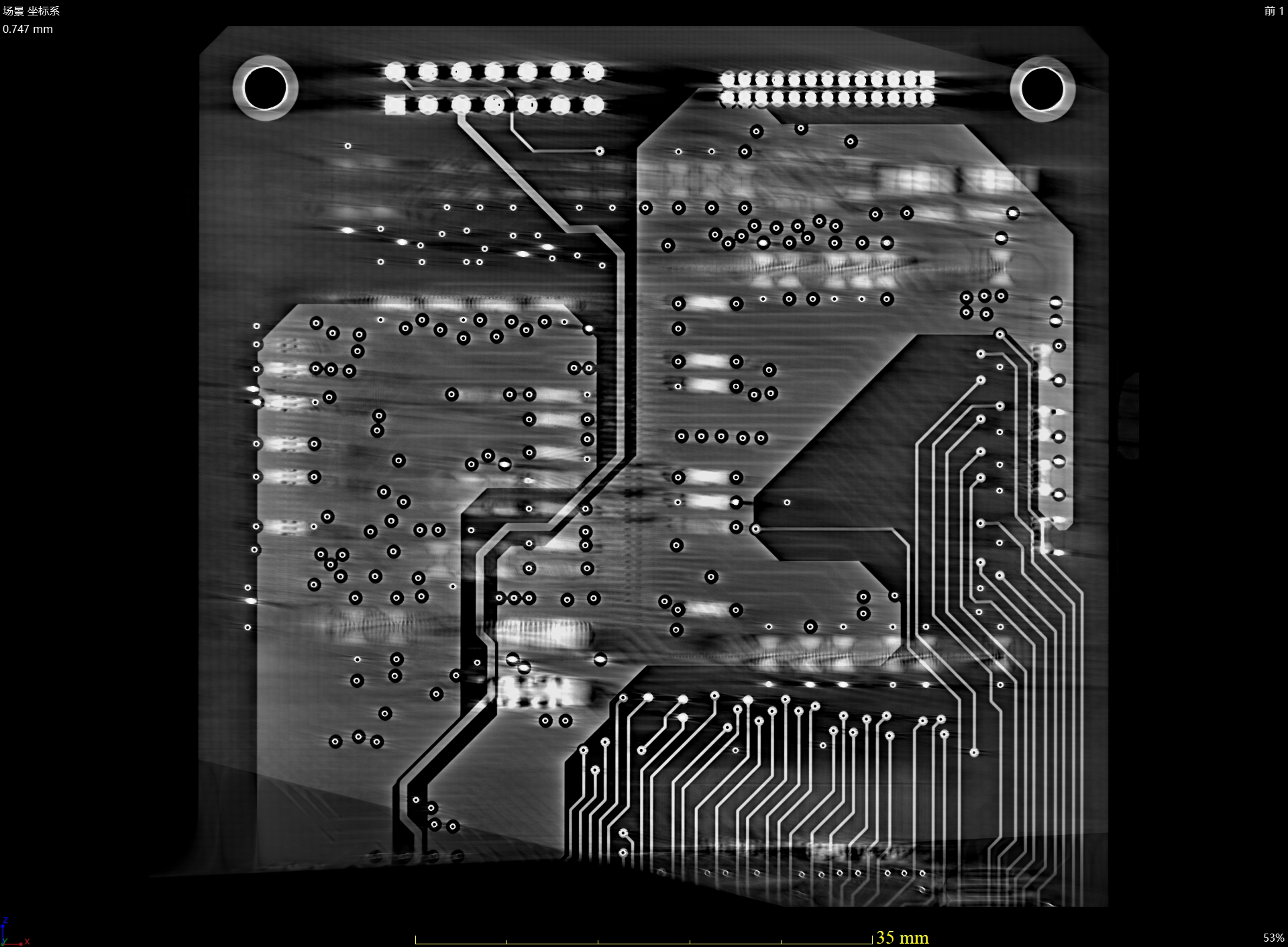

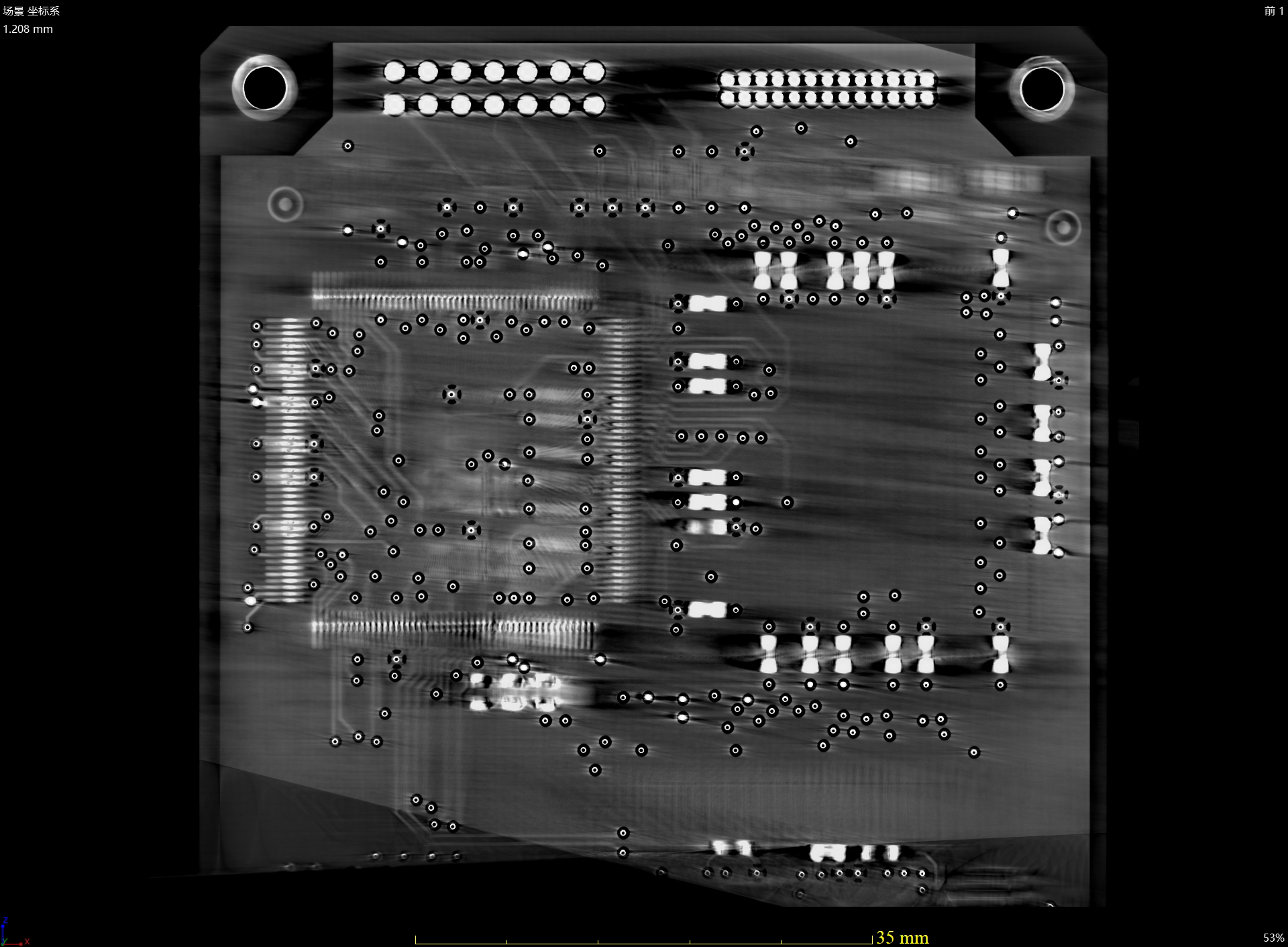

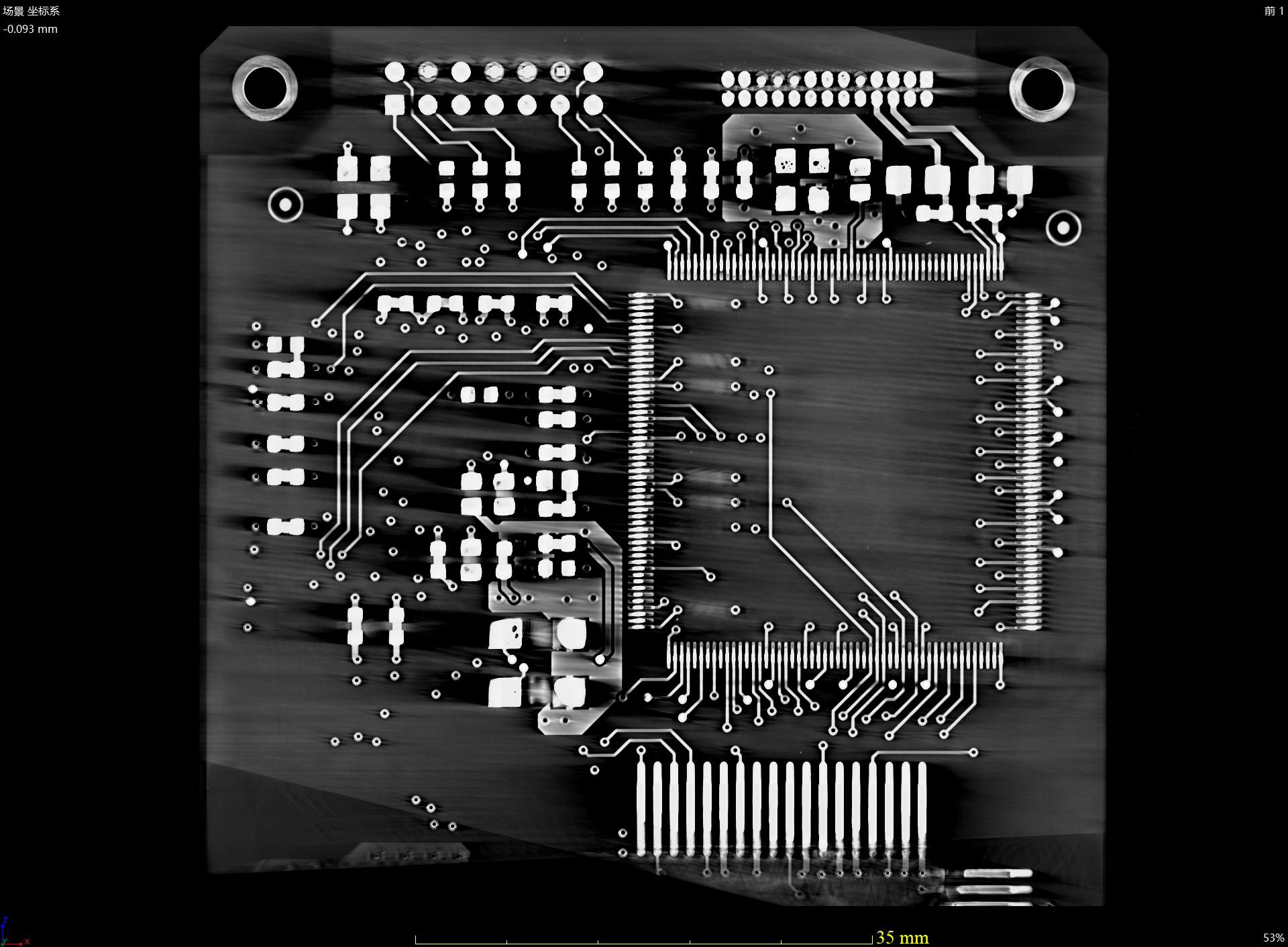

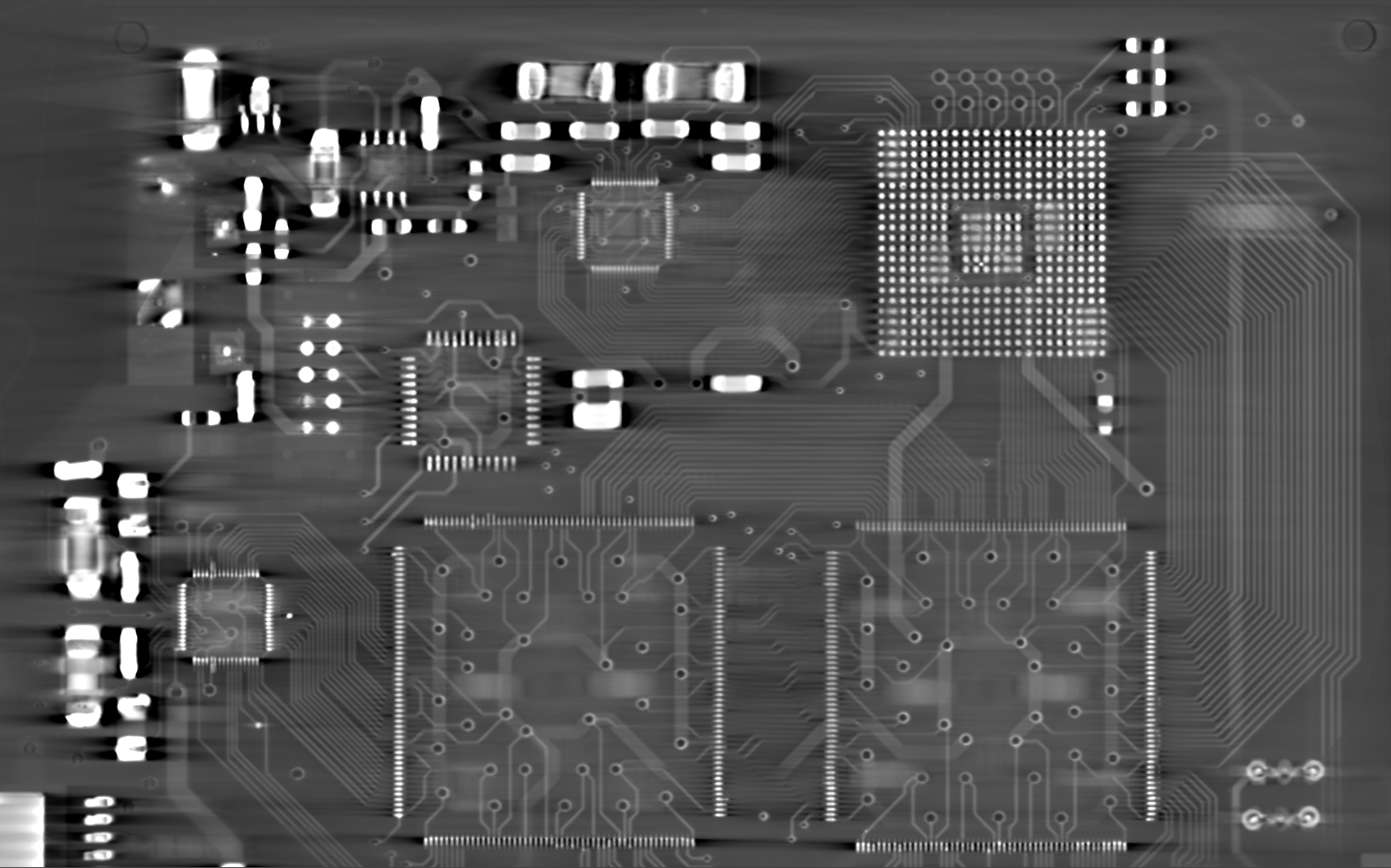

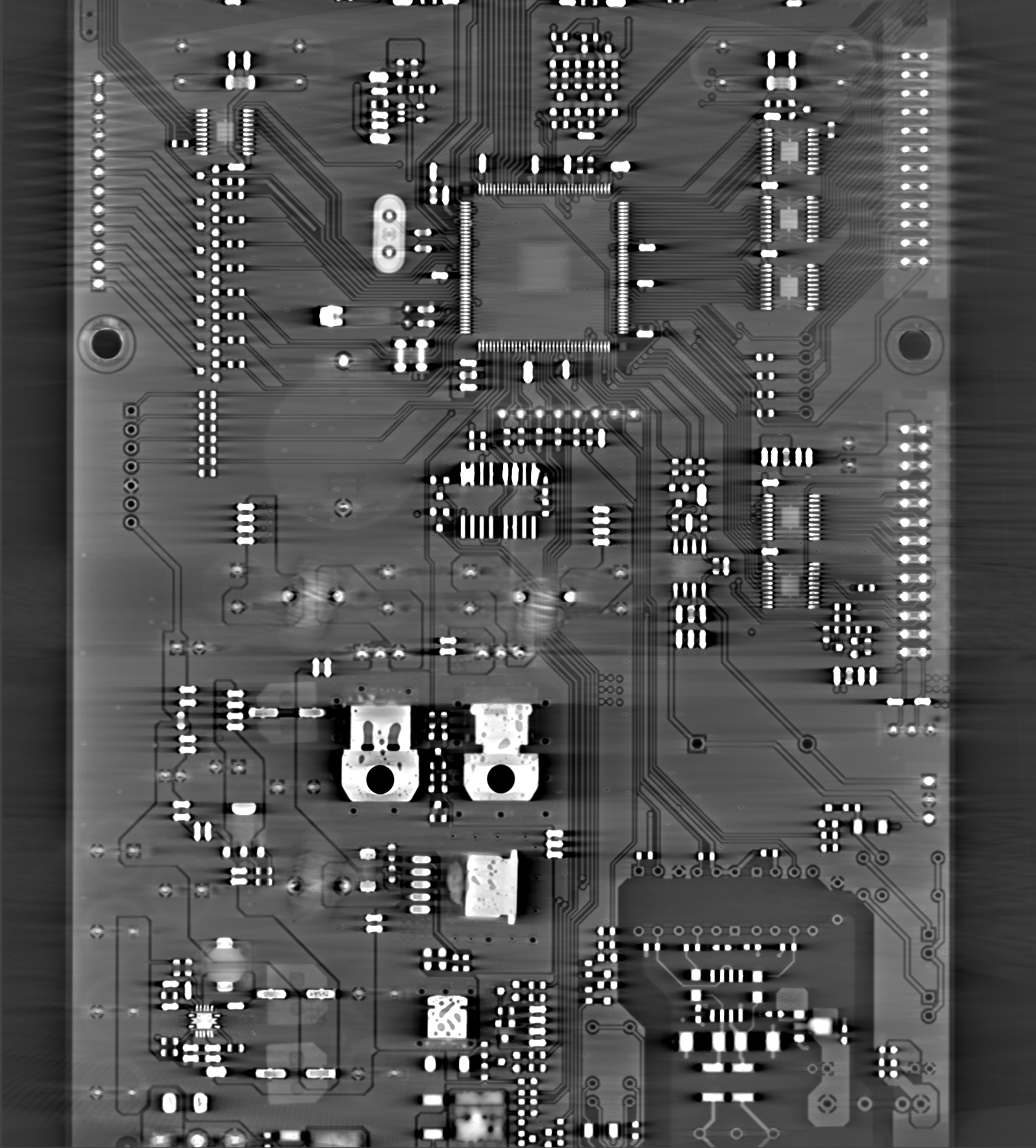

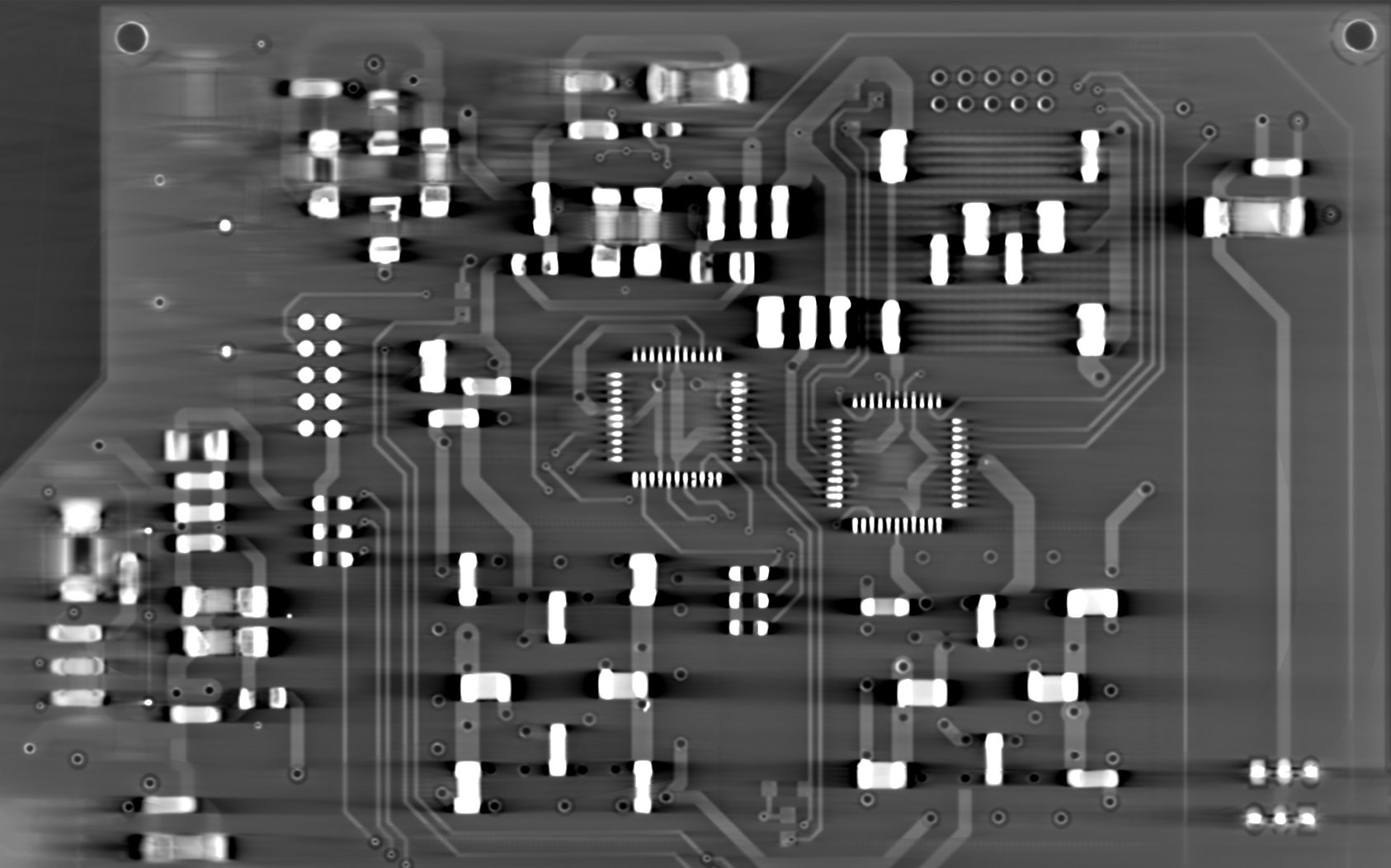

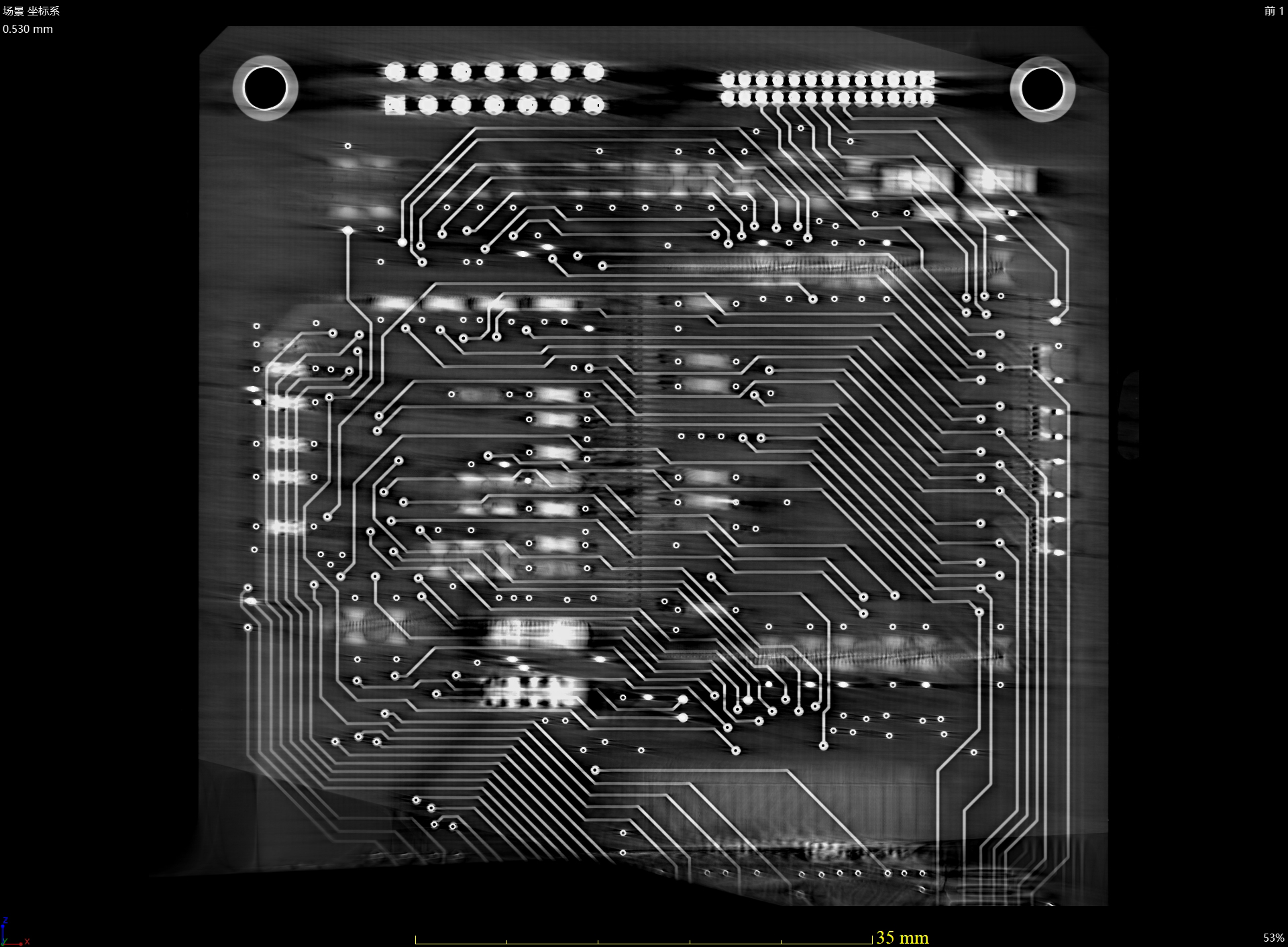

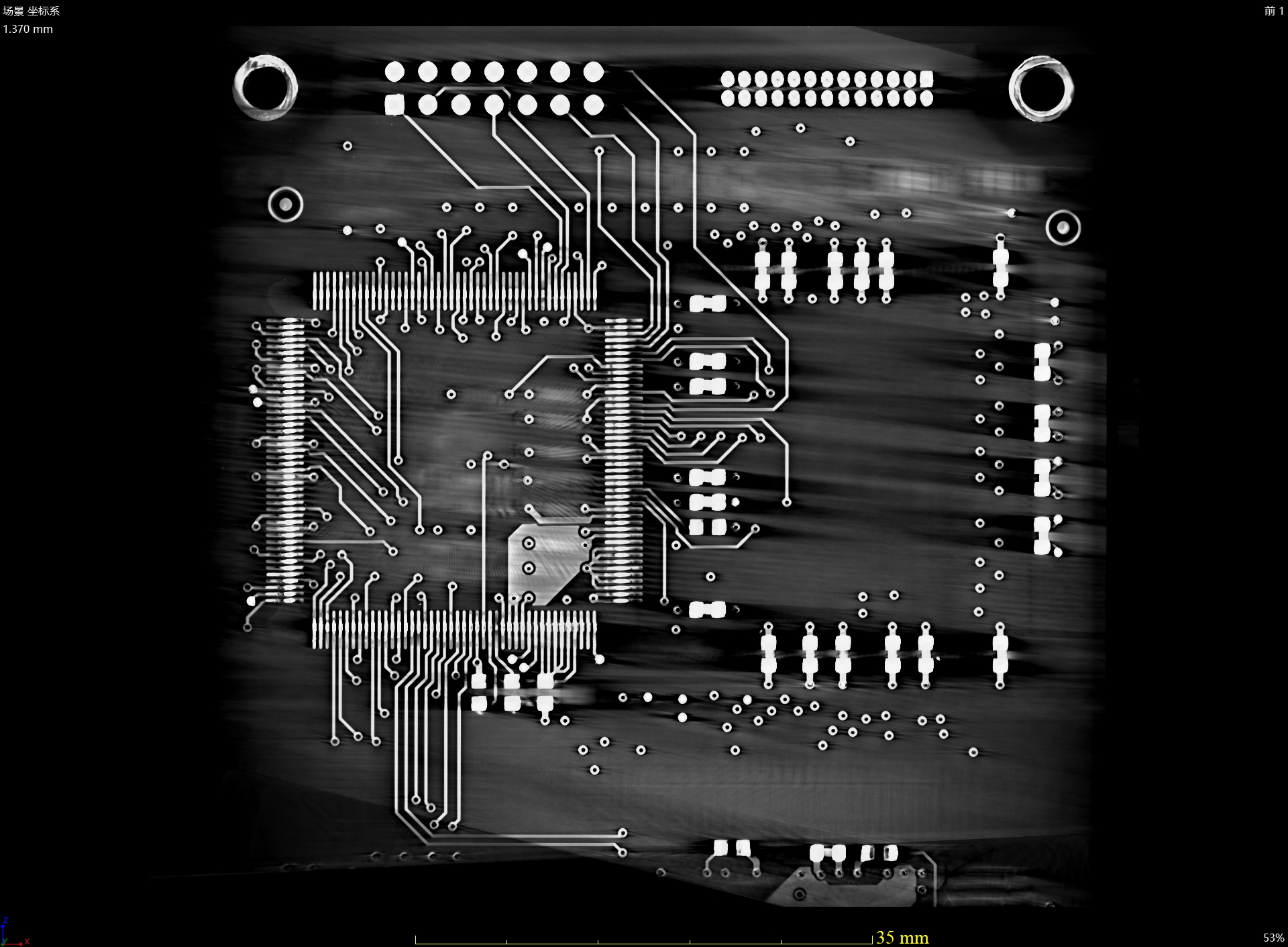

可以看出，对于多层板来说，传统的手工抄板方法是不可能做到无损的。那有没有方法可以多层板的无损抄板呢？答案是肯定的。东垣科技方法是利用X射线机透射PCB板，得到板子的内部结构，再利用图像处理技术，把多层板的电路一层层剥离出来，就可以得到各层的图像。相对手工抄板技术来说，它有几大优势，一是精度高，达到1mil以下也可以。二是无损，完全不用破坏板子，连表面的元器件也不用拆除。三是解决了传统手工抄板中的难点，如内部的导通孔和不导通的精确定位问题。四是对于柔性板，表面带保护的板子也可以实现抄板。五是可抄层数多，连48层都没问题，这个是传统的手工抄板技术远远达不到的。
当然，这个技术通常价格较高，原因就是硬件价格昂贵，大功率的X射线机，配套的探测器，加上附带的软件系统，一套下来动辄百万起，同时还有人员的培训费用，所以一般的抄板公司根本没有实力做。
